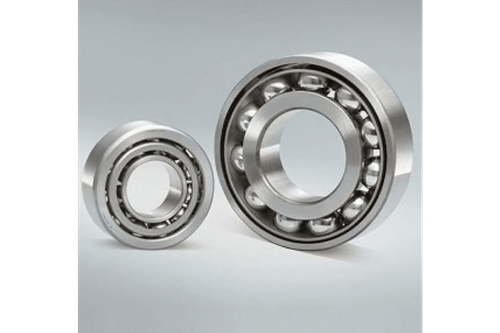

Современные подшипники шариковые однорядные – это распространённый тип подшипников качения, предназначенный для снижения трения и обеспечения стабильного вращения вала в узле.
Их конструкция обычно включает внутреннее и наружное кольца, сепаратор и один ряд шариков, что позволяет сочетать компактные габариты с надёжной работой при значительных скоростях.
Такие изделия применяются в электродвигателях, редукторах, насосах, вентиляторах, бытовой технике и станочном оборудовании, где важны точность хода, ресурс и простота обслуживания. В зависимости от исполнения они могут воспринимать радиальные нагрузки и умеренные осевые нагрузки в обе стороны, поэтому подходят для широкого спектра машин и механизмов.
Определение однорядного шарикового узла
Ключевой признак такого узла – наличие единственной дорожки контакта по каждому кольцу, рассчитанной на работу с одним рядом шариков и задающей тип воспринимаемых усилий. В типовом исполнении он ориентирован прежде всего на восприятие радиальной нагрузки, а также осевой (в одном или обоих направлениях) в пределах, определяемых геометрией дорожек и внутренними зазорами.
Базовые признаки конструкции
Основу узла составляют внутреннее и наружное кольца с дорожками качения, шарики одного ряда и сепаратор, который удерживает шарики на равных расстояниях и предотвращает их взаимный контакт. Геометрия дорожек и точность изготовления определяют плавность хода, уровень вибраций и ресурс, а материал колец и шариков обеспечивает требуемую усталостную прочность при циклическом нагружении.
Для идентификации однорядного шарикового узла в практике обычно опираются на совокупность конструктивных признаков, связанных с компоновкой и рабочими поверхностями. Важно учитывать, что даже при внешней схожести исполнения различия в зазорах, форме сепаратора и обработке дорожек могут существенно менять эксплуатационные свойства.
Один ряд шариков как единственная линия тел качения в узле. Два кольца с дорожками качения, формирующими рабочие контакты для шариков. Сепаратор (клетка), фиксирующий шаг шариков и стабилизирующий их движение. Контактная геометрия дорожек, определяющая допустимые радиальные и осевые нагрузки. Внутренний зазор (или преднатяг), влияющий на нагрев, шумность и долговечность.
Функциональные особенности, связанные с конструкцией
Однорядная схема обеспечивает узлу низкое трение и хорошую пригодность для высоких скоростей, так как шарики имеют сравнительно малую площадь контакта с дорожками качения. При этом воспринимаемые осевые усилия ограничены: при росте осевой нагрузки увеличиваются контактные напряжения и требования к точности посадок, что особенно заметно при перекосах и недостаточной жёсткости сопряжённых деталей.
Базовая конструкция часто дополняется уплотнениями или защитными шайбами, но даже без них однорядный шариковый узел сохраняет основные признаки: один ряд шариков, два кольца с дорожками и сепаратор. В эксплуатационном смысле это означает предсказуемое поведение при сочетании умеренных нагрузок и высоких частот вращения, а также чувствительность к загрязнениям и нарушению соосности, поскольку качество дорожек и стабильность контакта напрямую определяют ресурс.
